نقش ابزار تست و اندازه ‌گیری در انتخاب تجهیزات فیبر نوری مناسب

امروزه، شبکه‌ های ارتباطی مبتنی بر فیبر نوری، به یکی از ارکان اصلی تبادل داده و ارتباطات تبدیل شده‌اند.

و تجهیزات پسیو فیبرنوری به عنوان بستر اصلی تشکیل دهنده این شبکه ها، نقش مهمی در کیفیت و پهنای باند اطلاعات ارسالی و دریافتی در شبکه را بر عهده دارند و همچنین با توجه به پیشرفت‌های سریع تکنولوژی و نیاز به انتقال داده‌های پرسرعت و باکیفیت، انتخاب صحیح تجهیزات فیبر نوری اعم از کابل های فیبر نوری، اسپلیتر های فیبر نوری، پیگتیل ها، پچکورد ها و … نقش مهمی در تضمین عملکرد بهینه و پایدار این شبکه‌ها ایفا می‌ کنند.

آزمون تعیین کیفیت تجهیزات نامبرده، نیاز به ابزار خاص دارد که ما از آن به عنوان تجهیزات تست و اندازه گیری فیبر نوری یاد می کنیم که شامل انواع پاورمتر، دستگاه های OTDR، VFL(قلم نوری)، لایت سورس و … می شوند.

لزوم استفاده از تجهیزات تست و اندازه گیری فیبرنوری

بطور کلی تار های فیبر نوری ضمن دارا بودن مزایای فراوان (نظیر پهنای باند بسیار بالا، برد مسافت طولانی، افت کم و مقاومت در برابر تداخل ‌های الکترومغناطیسی) دارای معایبی نیز هستند که از جمله این معایب می توان به حساسیت بالا و قابلیت شکنندگی آن ها اشاره نمود که این شکنندگی به دلیل قطر بسیار کم این تارها (125 میکرومتر) و متریال تشکیل دهنده آن ها (شیشه) است.

وجود هرگونه خمش بیش از حد معمول در طول کابل و یا اتصالات معیوب (برای مثال جوش فیوژن با افت بالا و پچکورد فیبرنوری خراب) می تواند تلفات مسیر را افزایش داده و توان دریافتی نور را کاهش دهد بطوری که در ارسال و دریافت اطلاعات اختلال به وجود آمده و در اصطلاح لینک ارتباطی قطع می گردد. حال برای اندازه گیری میزان توان نوری دریافتی و همچنین بررسی قطعی کابل و یا سنجش افت مسیر، به ابزار تخصصی این حوزه نیازمندیم .

اینجاست که اهمیت استفاده از ابزار تست و اندازه گیری فیبر نوری مشخص می شود و بدون داشتن این ابزار عملا نمی توانیم تجهیزات پسیو فیبر نوری به کار رفته در مسیر را چک کنیم .

این تجهیزات شامل ابزارOTDR، قلم نوری(VFL)، پاورمتر و لایت سورس هستند که هرکدام به روش خاصی به ما در پیدا کردن محل خرابی احتمالی تجهیزات فیبر نوری فیبر نوری نظیر شکستگی و یا خم شدگی کابل فیبر نوری و یا سایر تجهیزات پسیو مانند پیگتیل ها و پچکورد ها کمک می کنند که در ادامه به بررسی اجمالی آن ها خواهیم پرداخت.

انواع تجهیزات تست و اندازه گیری فیبر نوری

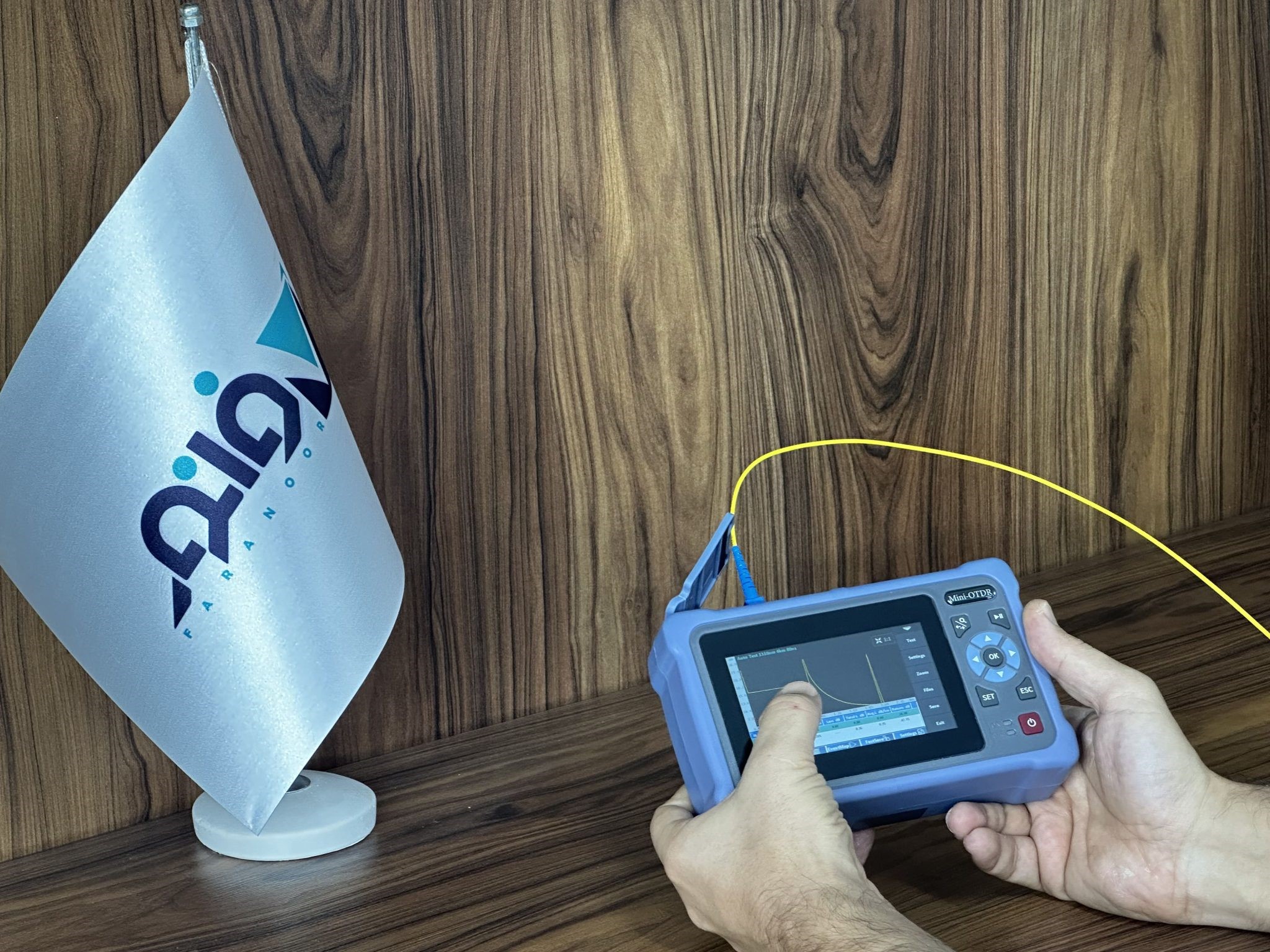

• دستگاه OTDR: این دستگاه ابزاری تخصصی در حوزه تجهیزات تست و اندازه گیری فیبر نوری به شمار می‌رود و با ترسیم یک گراف از مسیر فیبرنوری می تواند هرگونه افت بیش از حد معمول و یا پارگی فیبر را تشخیص داده و با تعیین متراژ دقیق خرابی، به یاری تیم های نگهداری و پیمانکاران و مجریان شبکه های فیبر نوری بیاید .

همچنین با کمک دستگاه OTDR می توان قبل از خرید یک کابل فیبر نوری، آن را تست کرده و از کیفیت آن اطمینان یافت.

همچنین با انجام تست OTDR می توان افت تمام جوش های فیوژن انجام شده در یک مسیر را سنجیده، و در صورت وجود مشکل در مسیر، آنها را مرتفع نمود.

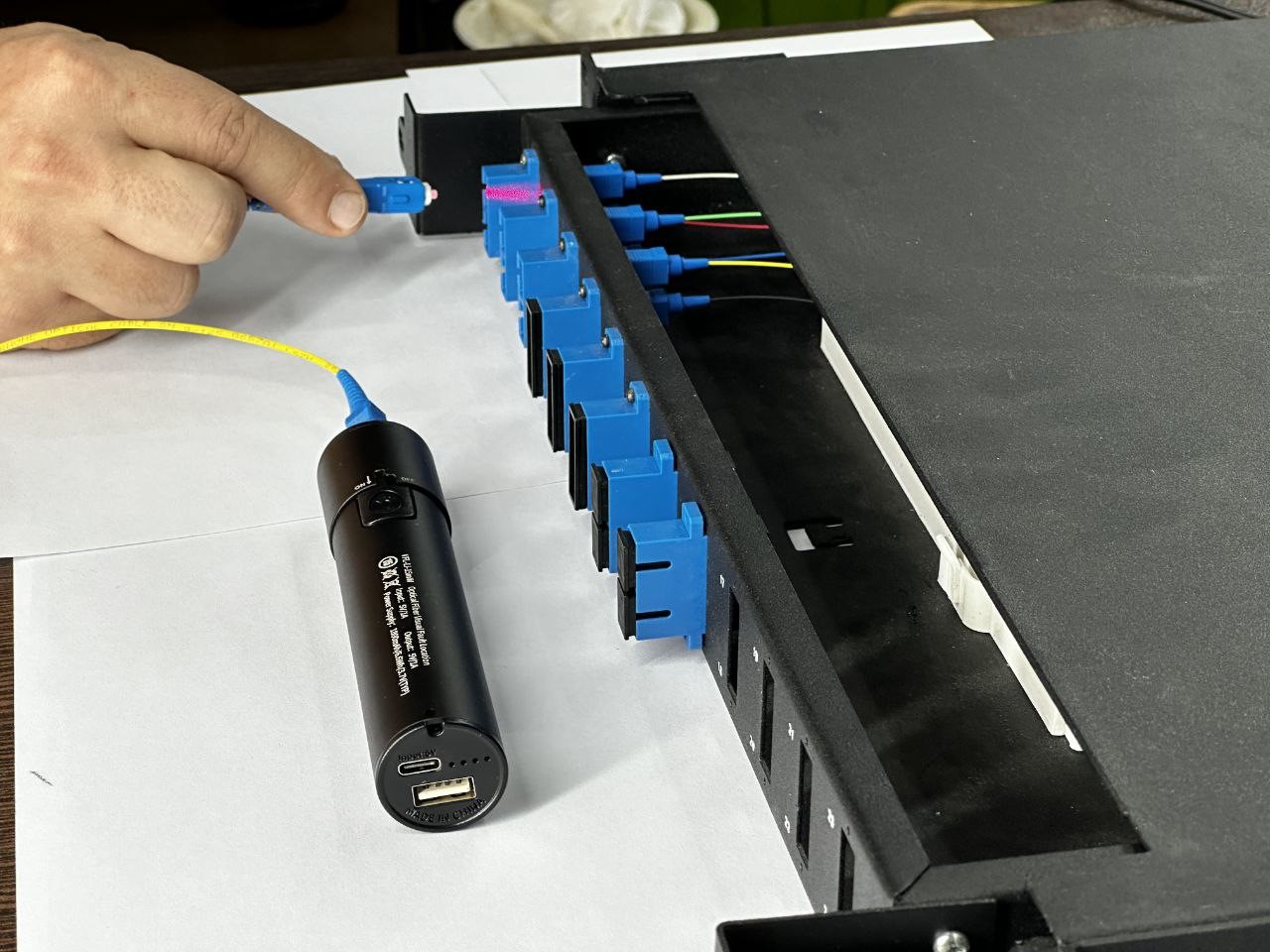

• قلم نوری(VFL) : قلم نوری یک ابزار تست با کاربری ساده است که نور مرئی در طول موج معمولا 650 نانومتر تولید می کند و کاربر با اتصال آن به تجهیزات فیبر نوری نظیر پیگتیل و پچکورد و مشاهده نور از سمت دیگر می تواند از سالم بودن تجهیزات خود مطمئن شود و در صورت خرابی آن ها را تعویض کند.

• لیزر یاب یا optical identifier: از لیزر یاب (Optical Identifier) به منظور شناسایی سیگنال ‌های نوری عبوری در یک فیبر بدون نیاز به قطع اتصال استفاده می کنند.

• پاورمتر (OPM) : تمام سیگنال های نوری دارای یک توان اولیه هستند که میزان این توان به منبع تولید آن ها (SFP) بستگی دارد. این توان اولیه در مسیر فیبر نوری رفته رفته کاهش می یابد تا به گیرنده برسد. مادامی که توان دریافتی توسط گیرنده در محدوده نرمال باشد، شبکه به درستی کار می کند. اما مشکل زمانی آغاز می شود که به دلیل افت بالای مسیر، این توان دریافتی بسیار ضعیف می شود تا حدی که از آستانه حساسیت گیرنده (Receiver sensitivity) نیز کمتر می شود. ابزار پاورمتر می تواند میزان توان نوری داخل یک تار نوری را اندازه گیری نموده و آن را بر روی مانیتور نمایش دهد. با داشتن این ابزار می توان میزان پاور دریافتی را سنجید و در صورت ضعیف بودن آن، با چک نمودن اتصالات و سایر تجهیزات پسیو به کار رفته در شبکه مشکل را مرتفع نمود.

• لایت سورس (OLS): وظیفه این تجهیز تولید نور است اما نوری که لایت سورس تولید می کند یک فرق اساسی با قلم نوری(VFL) دارد و آن هم این است که نور ساطع شونده از این دستگاه نامرئی است. و اما چرا؟ علت این است که در مخابرات نیز از طول موج های نامرئی (بین 1260 تا 1625 نانومتر) برای ارسال و دریافت اطلاعات استفاده می شود و چنانچه بخواهیم میزان افت واقعی یک تار نوری را محاسبه کنیم باید از این طول موج ها برای تست استفاده کنیم.

چرا تست شبکه های فیبر نوری و تجهیزات پسیو اهمیت دارد؟

تجهیزات پسیو، شامل کابل های فیبر نوری، پچکورد ها، اداپتر های فیبر نوری، اسپلیترها و … شاهراه های اصلی انتقال نور و تبادل اطلاعات هستند و اگر به هر دلیلی دچار نقص شوند (همچون آزادراهی که پر از دست انداز های متعدد و سرعت گیر باشد) این انتقال اطلاعات با مشکلات متعددی روبرو خواهد شد.

از این رو تست و سنجش این تجهیزات بسار حائز اهمیت است. بطوری که در تمام پروژه های مهم زیرساختی بعد از اتمام کار و در فاز آزمایش و تحویل، پیمانکار موظف است نتیجه تست های OTDR را در اختیار کارفرمای آن پروژه قرار دهد و اتمام آن پروژه منوط به پاس کردن تمام پارامتر ها در تست OTDR می باشد. حساسیت و سختگیری کارفرما در این بخش می تواند مشکلات و هزینه های نگهداری را در سال های آتی کاهش دهد.

این تست‌ ها تضمین می‌ کنند که شبکه ‌های فیبر نوری مطابق با مشخصات فنی و استانداردهای کیفی عمل می‌ کنند و از این طریق، اعتماد به عملکرد پایدار و بلندمدت این شبکه ‌ها افزایش می ‌یابد.

استفاده از تجهیزات اندازه گیری در فاز نگهداری

استفاده از تجهیزات تست و اندازه گیری در شبکه های زیر ساختی و مخابراتی فقط به مرحلهنصب و اجرا و تحویل خلاصه نمی شود. بلکه در فاز نگهداری نیز ابزاری نظیر OTDR، OPM و قلم نوری یا VFL مرتبا در حل مشکلات احتمالی به وجود آمده استفاده می گردد.

برای مثال اگر در فاصله میان دو شهر تهران و قم به دلیل حفاری کابلی قطع شود، می توان با استفاده از دستگاه OTDR محل دقیق آن قطعی را مشخص کرد و بلافاصله تیم های نگهدار شبکه به محل اعزام شوند.

همچنین می توان از پاورمتر برای بررسی و سنجش میزان توان در FAT های مربوط به شبکه FTTH استفاده کزد و چنانچه این توان از حد معمول پایین تر باشد سریعا علت را پیدا کرده و مشکل را حل نمود. بطور کلی می توان گفت که استفاده از ابزار تست و اندازه گیری در فاز نگهداری شبکه فیبر نوری بسیار حیاتی و حائز اهمیت است.

فرآیند انتخاب تجهیزات فیبر نوری و ابزارهای تست

انتخاب تجهیزات فیبر نوری و ابزارهای تست و اندازه‌گیری باید با دقت و توجه به ویژگی‌های خاص هر شبکه انجام شود. در این راستا، رعایت مراحل زیر می‌تواند به انتخاب صحیح و بهینه کمک کند:

1. 1. تحلیل نیازها و الزامات شبکه: قبل از خرید تجهیزات و ابزارها، باید نیازهای خاص شبکه و الزامات آن به‌دقت تحلیل شود. این شامل تعیین نوع سیگنال، طول کابل و نیاز به ابزارهای خاص می ‌شود.

1. 2. انتخاب تجهیزات پسیو با کیفیت: تجهیزات پسیو باید از کیفیت بالا برخوردار باشند تا از افت سیگنال و تداخل جلوگیری شود. انتخاب برندهای معتبر و بررسی مشخصات فنی هر تجهیز از اهمیت بالایی برخوردار است.

1. 3. استفاده از ابزارهای تست و اندازه‌گیری مناسب: ابزارهای تست و اندازه‌گیری باید متناسب با نیازهای شبکه انتخاب شوند. برای مثال، استفاده از پاورمتر فیبر نوری برای اندازه‌گیری قدرت سیگنال و پاور مترها برای بررسی کیفیت اتصال الزامی است.

1. 4. پایش و نگهداری مداوم: پس از نصب تجهیزات و راه‌اندازی شبکه، پایش و نگهداری مداوم با استفاده از ابزارهای تست و اندازه‌گیری به‌منظور اطمینان از عملکرد بهینه و شناسایی مشکلات به‌طور منظم ضروری است.

معیارهای کلیدی در انتخاب تجهیزات تست فیبر نوری

انتخاب تجهیزات تست فیبر نوری نیازمند دقت و توجه به معیارهای کلیدی است تا بتوان به عملکرد بهینه و کیفیت مطلوب در شبکه‌ های فیبر نوری دست یافت.

اولین معیار مهم، دقت و قابلیت اطمینان تجهیزات تست است. ابزارهای تست باید قادر باشند با دقت بالا، پارامترهای مختلف فیبر نوری مانند افت توان، بازتاب‌ها، و پیوستگی سیگنال را اندازه‌گیری کنند. این دقت تضمین می ‌کند که شبکه به درستی کار کرده و هیچ نقصی نادیده گرفته نشده است.

دومین معیار، سهولت استفاده و قابلیت حمل تجهیزات تست است.

با توجه به اینکه تست‌های فیبر نوری معمولاً در محیط‌ های مختلف و شرایط گوناگون انجام می ‌شوند، ابزارهایی که سبک باشند و حمل آسان و راحتی داشته باشند برای استفاده مناسب هستند، این نوع تجهیزات تست به مهندسان و تکنسین‌ ها کمک می‌ کنند تا سریع ‌تر و دقیق‌ تر تست‌ ها را انجام دهند. رابط کاربری ساده و دستورالعمل ‌های واضح نیز از اهمیت بالایی برخوردارند.

معیار مهم دیگر سازگاری تجهیزات تست با استانداردهای جهانی است.

تجهیزات باید مطابق با استانداردهای صنعتی و بین‌ المللی مانند ITU-T، IEEE و ISO عمل کنند تا نتایج تست معتبر و قابل اطمینان باشند. این سازگاری تضمین می ‌کند که تجهیزات تست توانایی ارزیابی صحیح عملکرد شبکه را داشته و از نظر تکنیکی با سایر تجهیزات موجود در بازار هماهنگ هستند. قابلیت ارتقاء و به ‌روزرسانی تجهیزات تست نیز اهمیت دارد، زیرا با پیشرفت فناوری فیبر نوری، نیاز به ابزارهای تست پیشرفته ‌تر و دقیق ‌تر همواره افزایش می ‌یابد.

و در نهایت، ضمانت، خدمات پس از فروش و قیمت تمام شده ی این محصولات نیز می تواند فاکتور بسیار مهمی برای مصرف کنندگان تلقی شود زیرا اساسا کالا هایی نظیر دستگاه های جوش فیوژن و همچنین تجهیزات تست و اندازه گیری نظیر OTDR، در زمره ابزار و تجهیزات گران قیمت در حوزه مخابرات و شبکه دسته بندی می شوند.

ما این نوید را به شما می دهیم که با هر میزان بودجه و قدرت خرید بتوانید محصولات و کالاهای مورد نیاز خود را اعم از دستگاه های OTDR و پاورمتر های بسیار دقیق و با کیفیت را تهیه کنید.

همچنین شرکت فرانور به عنوان نماینده رسمی تجهیزات تست و اندازه گیری NOVKER و GRANDLINK در ایران، کالا های خود را با 18 ماه گارانتی و 5 سال خدمات پس از فروش معتبر به بازار عرضه می کند.

خرید تجهیزات فیبر نوری با بهترین کیفیت و قیمت از فرانور ارتباط

خرید ابزار تخصصی با کیفیت و کارایی مطلوب، به ویژه در حوزه فیبر نوری، همواره یکی از دغدغه های شرکت ها، پیمانکاران و فعالان این حوزه است.

در این میان نقش تامین کنندگان و شرکت های وارادات و عرضه این کالاها نقش بسیار کلیدی و حساسی است زیرا این شرکت های تامین کننده ابتدا به ساکن بایستی دانش کافی از نحوه عملکرد این تجهیزات داشته باشند تا بتوانند آموزش های لازم برای استفاده از این تجهیزات را به خریداران منتقل کنند.

همچنین این تامین کنندگان بایستی کالا ها را مستقیما از کمپانی های معتبر سازنده تجهیزات تست و اندازه گیری نظیر NOVKER، GRANLINK و … تهیه نمایند و دارای نامه رسمی نمایندگی از این کمپانی ها باشند تا در صورت بروز هرگونه مشکل و ایراد احتمالی در دستگاه های مذکور، از گارانتی و پشتیبانی تولید کننده بهره مند شوند.

شرکت فرانور نماینده رسمی محصولات NOVKERو GRANLINK بوده و به عنوان اولین و اصلی ترین وارد کننده این محصول در کشور شناخته می شود.

خریداران محترم دستکاه های تست و اندازه گیری فیبر نوری می توانند با مراجعه حضوری به دفتر این شرکت و آموزش های لازم در لابراتورار شرکت، با خاطزی آسوده اقدام به خرید محصول خود نمایند.

همچنین برای راحتی خریدرارن محترم، امکان خرید آنلاین این تجهیزات در وبسایت فرانور ارتباط فراهم شده است.

در این وبسایت می توانید با بررسی محصولات تست و اندازه گیری و مشاهده امکانات و ویژگی های هر محصول و همچنین مقایسه قیمت کالا ها اقدام به خرید نمایید و در صورت نیاز به مشاوره تلفنی، مشاوران فروش این شرکت در خدمت شما خواهند بود.

آدرس فروشگاه: تهران،خیابان مطهری، خیابان قابوسنامه، پ1/6 واحد 1

تلفن : 86071644-021

سخن پایانی

با توجه به پیشرفت‌های سریع در فناوری فیبر نوری و نیاز به انتقال داده‌های باکیفیت و سریع، استفاده از ابزارهای مناسب و تجهیزات با کیفیت بیش از پیش اهمیت پیدا کرده است.

این کار به ارتقای عملکرد شبکه‌ های فیبر نوری و اطمینان از عملکرد صحیح آن‌ ها در طول زمان کمک می‌ کند.

بنابراین، انتخاب صحیح تجهیزات فیبر نوری و ابزارهای تست و اندازه‌گیری می‌تواند نقش موثری بر کیفیت و عملکرد شبکه‌ های فیبر نوری داشته باشد.

تجهیزات پسیو با کیفیت و ابزارهای تست دقیق، مانند پاورمتر فیبر نوری، به شناسایی مشکلات و تضمین عملکرد بهینه شبکه کمک می‌ کنند. صرف هزینه در این ابزارها و تجهیزات نه تنها به بهبود کیفیت شبکه کمک می‌ کند، بلکه هزینه ‌های مربوط به تعمیرات و نگهداری را نیز کاهش می‌دهد.
